PCB打樣 (PCB proofing)

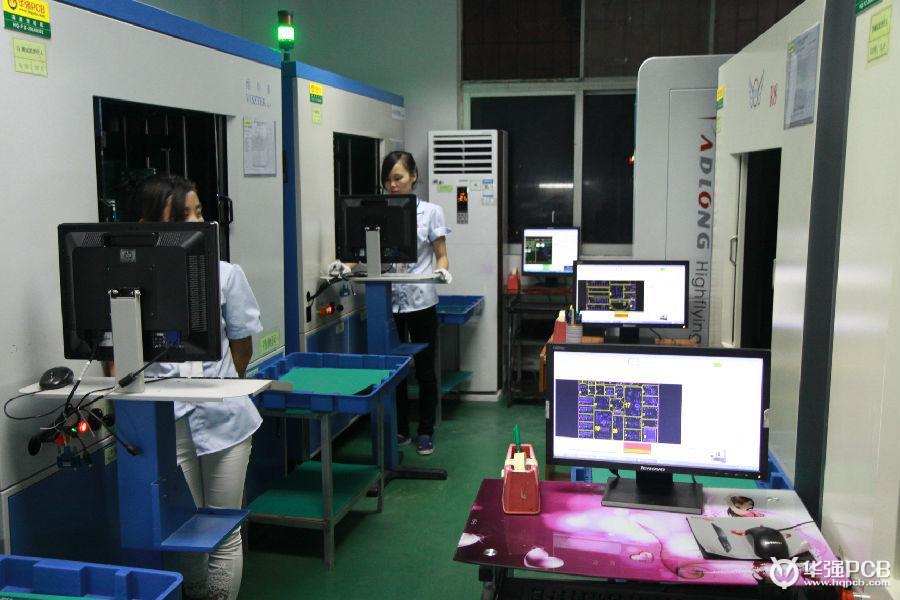

PCB打樣 圖
新客戶請點擊右上注冊
PCB的中文名稱為印制電路板，又稱印刷電路板、印刷線路板，是重要的電子部件。作為電子元器件的支撐體，提供電子元器件的電氣連接。由于它是采用電子印刷術制作的，所以稱為“印刷”電路板。PCB打樣就是指印制電路板在批量生產前的試產，一般是指電子產品在工程師pcb layout設計完成之后發送給pcb生產廠家加工成pcb板。電子產品的更新迭代比較快，所以pcb打樣的需求也在逐步的成長當中，市場份額在不斷擴大，隨著電子產品的工藝要求越來越高，信息越來越高速，導致多層板pcb打樣上升比較快。
目錄
1 PCB打樣流程
PCB打樣工具/原料
板材可選用：PR4、CEM-1、94V-0、鋁基板等。
銅厚可選：0.5OZ、1OZ、2OZ等。
PCB打樣的具體流程如下：
1、聯系PCB打樣廠家
首先需要把文件、工藝要求、數量告訴廠家。
以華強PCB廠為例，先進入官網，然后注冊客戶編號，隨后可以選擇在線報價，下單，跟進生產進度。也可選擇人工服務。
2、開料
目的：根據工程資料MI的要求，在符合要求的大張板材上，裁切成小塊生產板件．符合客戶要求的小塊板料．
流程：大板料→按MI要求切板→鋦板→啤圓角\磨邊→出板
3、鉆孔
目的：根據工程資料，在所開符合要求尺寸的板料上，相應的位置鉆出所求的孔徑．
流程：疊板銷釘→上板→鉆孔→下板→檢查\修理
4、沉銅
目的：沉銅是利用化學方法在絕緣孔壁上沉積上一層薄銅
流程：粗磨→掛板→沉銅自動線→下板→浸1%稀H2SO4→加厚銅
5、圖形轉移
目的：圖形轉移是生產菲林上的圖像轉移到板上
流程：
（藍油流程）：磨板→印第一面→烘干→印第二面→烘干→爆光→沖影→檢查；
（干膜流程）：麻板→壓膜→靜置→對位→曝光→靜置→沖影→檢查
6、圖形電鍍
目的：圖形電鍍是在線路圖形裸露的銅皮上或孔壁上電鍍一層達到要求厚度的銅層與要求厚度的金鎳或錫層
流程：上板→除油→水洗二次→微蝕→水洗→酸洗→鍍銅→水洗→浸酸→鍍錫→水洗→下板
7、退膜
目的：用NaOH溶液退去抗電鍍覆蓋膜層使非線路銅層裸露出來
流程：水膜：插架→浸堿→沖洗→擦洗→過機；干膜：放板→過機
8、蝕刻
目的：蝕刻是利用化學反應法將非線路部位的銅層腐蝕去。
9、綠油
目的：綠油是將綠油菲林的圖形轉移到板上，起到保護線路和阻止焊接零件時線路上錫的作用
流程：磨板→印感光綠油→鋦板→曝光→沖影；磨板→印第一面→烘板→印第二面→烘板
10、字符
目的：字符是提供的一種便于辯認的標記
流程：綠油終鋦后→冷卻靜置→調網→印字符→后鋦
11、鍍金手指
第一步：
目的：在插頭手指上鍍上一層要求厚度的鎳/金層，使之更具有硬度的耐磨性
流程：上板→除油→水洗兩次→微蝕→水洗兩次→酸洗→鍍銅→水洗→鍍鎳→水洗→鍍金。
第二步：
鍍錫板 (并列的一種工藝)
目的：噴錫是在未覆蓋阻焊油的裸露銅面上噴上一層鉛錫，以保護銅面不蝕氧化，以保證具有良好的焊接性能
流程：微蝕→風干→預熱→松香涂覆→焊錫涂覆→熱風平整→風冷→洗滌風干
12、成型
目的：通過模具沖壓或數控鑼機鑼出客戶所需要的形狀成型的方法有機鑼，啤板，手鑼，手切。
說明：數據鑼機板與啤板的精確度較高，手鑼其次，手切板最低具只能做一些簡單的外形。
13、測試
目的：通過電子100%測試，檢測目視不易發現到的開路，短路等影響功能性之缺陷。
流程：上模→放板→測試→合格→FQC目檢→不合格→修理→返測試→OK→REJ→報廢
14、終檢
目的：通過100%目檢板件外觀缺陷，并對輕微缺陷進行修理，避免有問題及缺陷板件流出。
具體工作流程：來料→查看資料→目檢→合格→FQA抽查→合格→包裝→不合格→處理→檢查OK
2 PCB打樣報價
PCB打樣報價常見有三種，1、找PCB業務員直接報價；2、在網站上自己計算價格；3、在論壇上或B2B平臺看報價。下面給大家舉例說明。
1、找PCB業務員直接報價PCB打樣
找業務員報價是最直接的方式，而且同時向多個業務員要報價可以進行初步的價格、交期比較，然后選擇比較心儀的PCB廠家。
2、在網站上自己計算PCB打樣價格
打開有網上【在線計價】的PCB廠家主頁，自己進行價格計算更加放心，而且還可以更進一步了解PCB打樣價格的計算方式。
3、在論壇上或B2B/B2C平臺看PCB打樣報價
在論壇上或B2B平臺看報價，因?yàn)閮r(jià)格優惠時時都在變，所以最好是看近期的帖子價格那樣比較準一些。而且一般這種信息上面都會留有業務員的聯系方式，報價合適就加上QQ以后就可以隨時找他報價了。
3 PCB打樣注意事項
作為工程師群體，PCB打樣注意事項有：
1、慎重選擇打樣數量，以有效控制成本。
2、特別確認器件封裝，避免因封裝錯誤導致打樣失敗。
3、進行全面的電氣檢查，提升PCB板的電氣性能。
4、做好信號完整性布局，降低噪聲提升PCB穩定。
作為PCB打樣廠家，打樣注意事項有：
1、認真檢查PCB文件資料，避免資料問題。
2、全面進行工藝核準，與自已廠家進行工藝配置。
3、控制好生產數量，減低成本并保重質量。
4、與打樣客戶進行注意事項溝通，提前預防事故發生。
4 PCB打樣市場分布
PCB打樣的需求群體主要集中在電子產品較為發展的地區,主要有深圳、北京、上海、蘇州、杭州、西安、成都、長沙等城市。
PCB打樣的用戶群主要以電子工程師為主，也有學術研究的學生群體，科研的研究院等。
5 如何選擇合適的pcb打樣廠家
主要注意幾個環節：
1、選擇大公司大企業，相對實力更有保障，管理更回規則化。
2、選擇深圳周邊企業，電子產品前沿重地，配套齊全保證交期。
3、選擇有良好信譽的企業，注重服務，有好的文化主旨。
哪家pcb打樣企業比較知名：
華強pcb作為華強集團旗下的電路板PCB打樣加工企業，有著良好的管理，自動化的ERP下單體系，可在線查詢生產進度的互聯網體驗，良好的集團管理文化傳承，值得推薦。
